高壓電纜感應（CT）取電裝置是山東盛和電子有限公司研發生產的一款由電流感應電源模塊和取能互感器（又稱取電CT）組成的高穩定性產品，其主輸出電壓為12V或24V，標準版額定輸出功率為20W，大功率可定制。
高壓電纜感應（CT）取電裝置采用精確的電流相位控制技術和電勢湖技術，輔以雙重過壓保護和大電流保護設計，配套專用取能互感器，使整個感應電源系統體積小巧，轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求?？蓮V泛應用于配網、架空線路等中高壓及超高壓環境下的設備供電。
性能參數
取能互感器絕緣：3kV
主輸出電壓：5V±1％
喚醒電流：25A
最大輸出功率：10W
功流比：0.2
輸出紋波：≤±0.5%pp
2W負載一次電流：30A
5W負載一次電流：58A
最小滿載一次電流：90A
儲能電容耐壓：大于6.5V
最大持續負荷電流：1000A
最大導線外徑：50mm
輸出短路保護值：10W(3A)
耐受導線沖擊電流：31.5KA 1s
告警輸出：隔離
環境溫度：-40至+70oC
散熱結構：自然散熱
儲存溫度：-40至+105oC
取能互感器尺寸（外徑×內經×高）：Φ130×Φ50×85mm
感應電源模塊尺寸：73×127×48mm
取能互感器重量：約2.5kg
感應電源模塊重量：約0.5kg

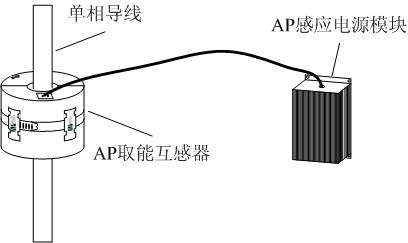

接線說明
取能互感器和感應電源模塊間由截面積為2.5mm2的雙芯電纜聯接，聯接時無需考慮電流相位，即雙芯電纜可以分別任接于取能互感器的二次接線柱上。為保證安全，取能互感器外殼和感應電源模塊外殼均應可靠接地。
